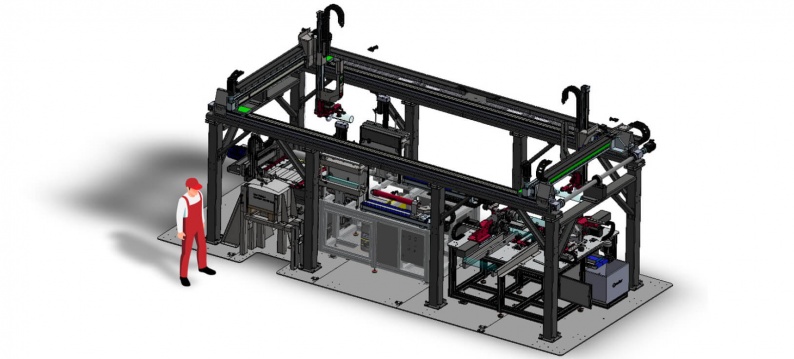

Productielijn waarbij een machine die een aluminium buis vormt, welke later in het productieproces in een waterboiler wordt geplaatst.
Een pick-and-place-module van IAI pakt een plaat vanaf een stapel en legt deze één voor één in de machine

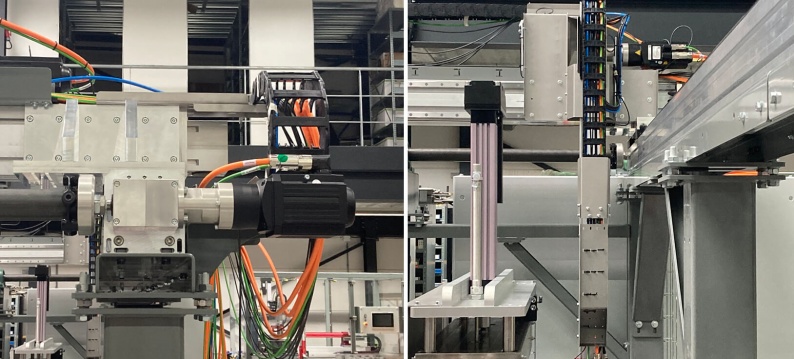

Vervolgens centreren we de plaat goed met compacte actuators van IAI voordat deze de wals in gaat en de plaat vervolgens rond buigt.

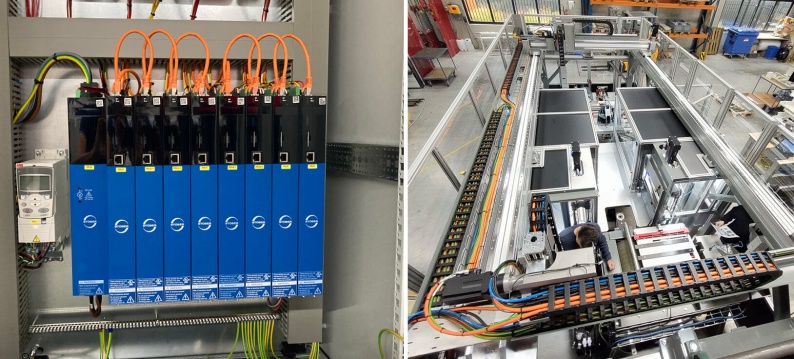

Een door Stöber servosystemen aangedreven HSB gantry haalt het product uit de wals en legt deze in de lasmal.
De buis wordt ingeklemd door Exlar actuators tot de juiste lasopening, waarna de naad van de buis wordt dichtgelast d.m.v. een lastoorts die op een zeer robuuste lineaire module van HSB gemonteerd zit om oneffenheden in de las te vermijden.

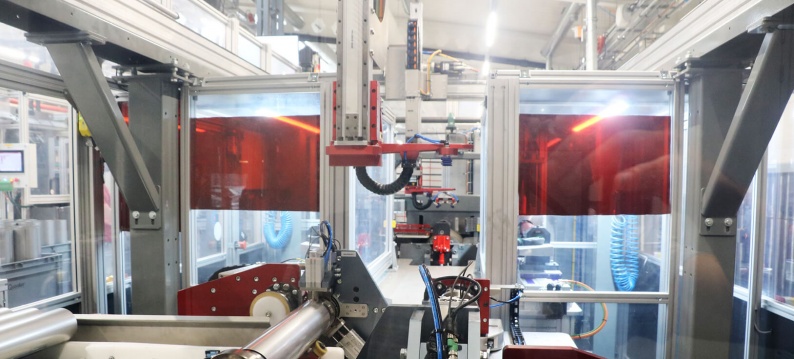

Een tweede Gantry brengt de buis vervolgens naar het eindstation, waar beide eindes van de buis eraf worden gesneden.
Ook hier gebruiken we elektrisch actuatoren van IAI voor het klemmen van de producten en de zeer robuuste lineaire modules van HSB voor de invoer van het rotatie-mes voor het snijden.
Om de juiste productiecapaciteit te halen zijn de lasmallen en eindstations dubbel uitgevoerd met als gevolg dat meerdere pick & place systemen tegelijkertijd in elkaars werkgebied bewegen.
Vandaar is gekozen al deze assen te synchroniseren of met elkaar laat communiceren via onze centrale motion controller van Trio Motion Technology.
Dit complete project werd in nauwe samenwerking met de klant uitgevoerd, een totaaloplossing welke onwtikkeld is met de enigneers van onze klant en het ATB projectenteam.
