Stöber K-EZ
Haakse kegelwiel servomotorreductor

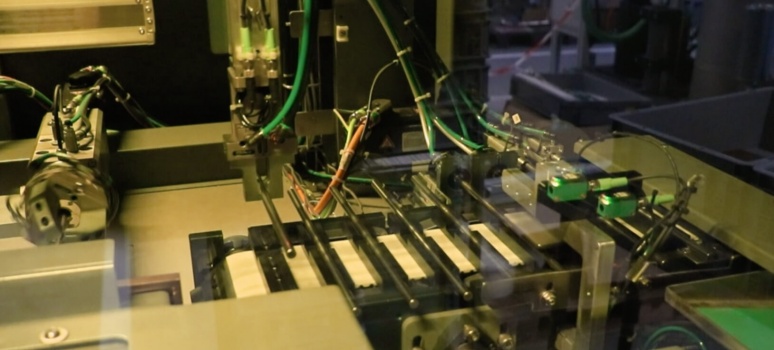

Productielijn voor persen en lassen sensorbuizen

In deze productielijn worden sensorbuizen in diverse stappen achter elkaar geperst en gelast. De buizen worden van de ene bewerking naar de volgende verplaatst met IAI Gantry's.

De invoer van de sensorbuizen gebeurt d.m.v. een Stöber K-EZ aandrijving.

De buis wordt opgepakt door de gantry en in een laspositie gelegd. Een Stöber-motor draait de buis vervolgens rond, terwijl een andere Stöber motor met een laser erop de buis dicht last. Een volgende gantry pakt het buisje op, legt het op een band en test of het lekdicht is.

Productielijn voor buigen en lassen buizen

Productielijn waarbij een machine die een aluminium buis vormt,  welke later in het productieproces in een waterboiler wordt geplaatst.

Een pick-and-place-module van IAI pakt een plaat vanaf een stapel en legt deze één voor één in de machine

Vervolgens centreren we de plaat goed met compacte actuators van IAI voordat deze de wals in gaat en de plaat vervolgens rond buigt.

Een door Stöber servosystemen aangedreven HSB gantry haalt het product uit de wals en legt deze in de lasmal.

De buis wordt ingeklemd door Exlar actuators tot de juiste lasopening, waarna de naad van de buis wordt dichtgelast d.m.v. een lastoorts die op een zeer robuuste lineaire module van HSB gemonteerd zit om oneffenheden in de las te vermijden.

Een tweede Gantry brengt de buis vervolgens naar het eindstation, waar beide eindes van de buis eraf worden gesneden.

Ook hier gebruiken we elektrisch actuatoren van IAI voor het klemmen van de producten en de zeer robuuste lineaire modules van HSB voor de invoer van het rotatie-mes voor het snijden.

Om de juiste productiecapaciteit te halen zijn de lasmallen en eindstations dubbel uitgevoerd met als gevolg dat meerdere pick & place systemen tegelijkertijd in elkaars werkgebied bewegen.

Vandaar is gekozen al deze assen te synchroniseren of met elkaar laat communiceren via onze centrale motion controller van Trio Motion Technology.

Dit complete project werd in nauwe samenwerking met de klant uitgevoerd, een totaaloplossing welke onwtikkeld is met de enigneers van onze klant en het ATB projectenteam.

Buigmachine met Stöber servo - buisdiameter tot 125 mm

Doornbuigmachines en combibuigmachines voor buigen van buizen en pijpen, aangedreven door Stöber servoaandrijvingen. Buisdiameters van 25 tot 125 mm.

• Stöber high-performance SD6 en SI6 servodrives met EtherCAT aangestuurd vanuit een ipc besturing volgens controller based control (CiA402)
• Stromen tot 80A nominaal (400V)
• Hoognauwkeurige en torsiestijve Stöber servomotoren en servomotorreductoren voorzien van 25 bits absoluutencoder

Producten die gevormd worden zijn onder andere: onderdelen voor automotive, meubels, medische industrie, hekwerk en stallenbouw.

Dozenvouwmachine met Stöber servomotorreductoren

Kartonnen dozen worden geproduceerd door het continu aangevoerd karton met roterende haken te vouwen.
De vouwhaken worden met Stöber P-EZ planetaire servoaandrijvingen door een motion controller bestuurd via een cam-profiel.

Door de zeer lage massatraagheid van de Stöber servoaandrijving kunnen zeer hoge capaciteiten (start-stops) gerealiseerd worden.

In de machine worden diverse andere Stöber servomotorreductoren toegepast.

Carrousel voor eieren handling met Stöber servoaandrijvingen

Handling van 45.000 eieren per uur op een carrousel die middels servoaandrijvingen roteert en met een hefbeweging in een eierbreekmachine plaatst.

De as van de carrousel wordt gepositioneerd met een Stöber K-EZ haakse kegelwielservomotorreductor voorzien van een holle as met krimpschijf waarin de as spelingvrij gemonteerd zit.

De hefbeweging wordt gerealiseerd met een kruk-stang mechanisme aangedreven door een Stöber C-EZ coaxiale servomotorreductor.

Kartonneermachine met Tandler en Stöber

Dozeninpakmachine inclusief toevoer met elektronisch en mechanisch gekoppelde aandrijvingen. De toevoer bestaat uit een smart-belt systeem met Stöber K-EZ haakse servoaandrijvingen. Mechanische koppelingen van aftak-assen met Tandler haakse tandielkasten en Tandler PE2 toerental-interferentiekasten.

Schroefdraadsnijmachine met Trio Motion Technology

4-assige freesmachine waarbij een beitel volgens een geïntegreerde helical beweging gepositioneerd wordt met spindelaangedreven XYZ servoaandrijvingen. Hiermee wordt een schroefdraad gesneden.

De machine is mobiel voor onderhoud en revisie en snijdt op locatie zoals olie platforms en schepen schroefdraad in verouderde draadgaten.

Hart van het systeem is Trio Motion Technology besturing en bedieningspaneel waarmee de gegevens van het draad, zoals spoed en diameter, worden ingevoerd en de interpolatie beweging van de beitel wordt gerealiseerd. De besturing en de HMI is door de project-engineers van ATB Automation geprogrammeerd.

Kunststof banen snijden met Stöber servosystemen

Met een slitmachine wordt glasvezel versterkt kunststof, ook wel Pecoliet genoemd, gesneden. Hierbij worden de rollen zowel op lengte als breedte bepaald.

Voor de doorvoer van het materiaal, het positioneren en het draaien van de slitunits worden servoaandrijvingen toegepast. Hierdoor zijn de productiesnelheid en de synchroonloop volledig op elkaar afgestemd. Gekozen is voor de Stöber haakse kegelwielservoreductoren in verband met de compacte inbouw en holle opsteek-assen.
