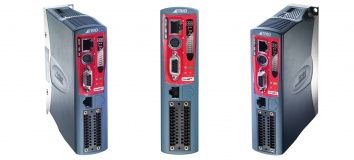

De MC6N is een krachtige, flexibele en compacte motion controller. Deze snelle EtherCAT Master kan als stand-alone controller tot 64 EtherCAT servo- of stappenregelaars aansturen en is daarbij standaard voorzien van een conventionele encoder of stepper poort (flexible axis), 8 binaire inputs (waarvan 4 positie registratie inputs) en 8 bi-directionele outputs. Via de Flexslice EtherCAT Coupler kan de MC6N met het Trio EtherCAT Flexslice-systeem worden gekoppeld voor extra functionaliteit. Hierdoor kan de MC6N besturing worden uitgebreid met extra binaire- en analoge IO en/of conventionele extra encoders, servo- en stepper-systemen.
Versies van de MC6N zijn beschikbaar voor 2, 4, 8, 16, 32 en 64 motorassen. Alle uitvoeringen zijn voorzien van 64 softwarematige assen waarvan elk kan worden gebruikt als virtuele as of via EtherCAT hardware-matig toegewezen assen. Elke as kan worden geprogrammeerd met lineaire, circulaire of helische of sferische interpolatie, elektronische nokken en gekoppeld assen.
De ingebouwde Ethernet-poort, Seriele poort en CAN-poort maakt van de Trio MC6N motion controller een extreem flexibele motion controller voor communicatie met overige systemen. Naast programmering van de motion controller en de aansluiting van de HMI zijn verschillende protocollen beschikbaar voor communicatie met PC en PLC.
Gebruiker programma's kunnen worden geschreven in Trio gevestigde multi-tasking Trio MOTION-iX taal met behulp van de krachtige Motion Perfect applicatiesoftware voor het eenvoudig maken van complexe beweging. Daarnaast is de standaard IEC 61131-3 programmeertaal beschikbaar waardoor een volledig functioneel PLC-programmering mogelijk is.
De Flexslice input/output-modules van Trio bieden een robuuste, snelle en flexibele oplossing voor zowel motion control als algemene automatisering. EtherCAT-cyclustijden tot 125μsec worden ondersteund en de buskoppelaar gebruikt EBUS-technologie om alle submodules op het EtherCAT-netwerk te brengen zonder dat de prestaties achteruitgaan.
EtherCAT-slave-nodes (Flexslice-modules) zijn verbonden via de Flexslice EBUS en de EtherCAT-connector. Totaal aantal slave-nodes kunnen maximaal 128 zijn inclusief I/O en meer complexe apparaten.
Flexslice modules:
ATB Automation levert motion controllers van Trio Motion Technology en Stöber. Een Trio motion controller kan ook eenvoudig worden uitgebreid met diverse I/O en bedieningspanelen, zodat de controller ook als stand-alone machinebesturing kan functioneren.
Meer informatie over motion controllers.
