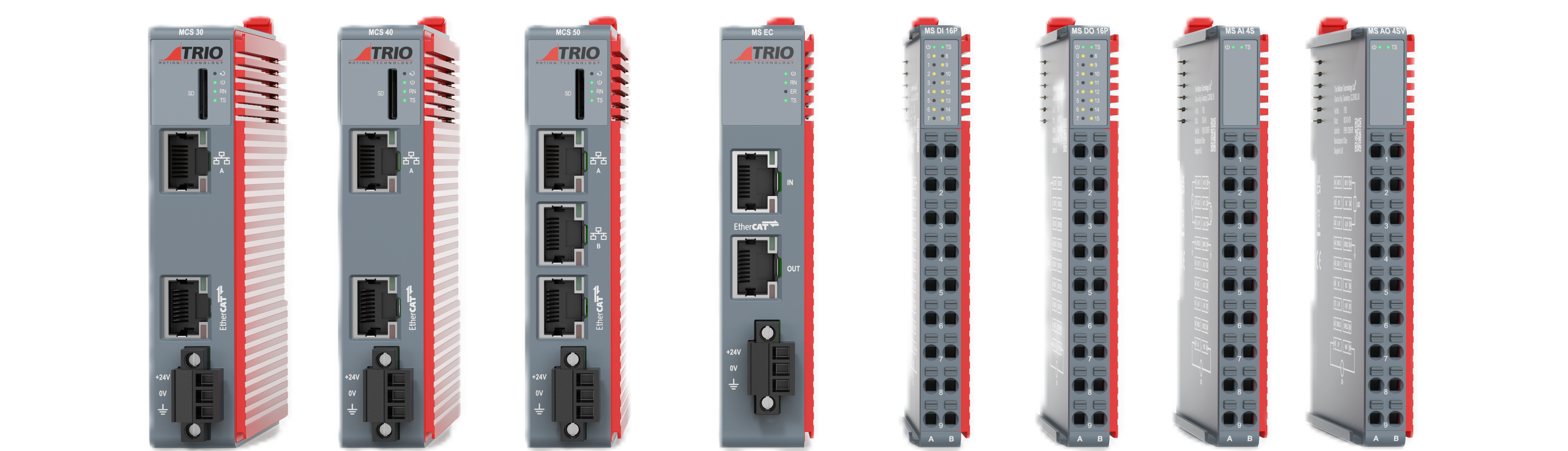

De nieuwe Motion-PLC-reeks van Trio Motion Technology omvat een familie van controllers die zijn ontworpen om de geavanceerde bewegingsbesturingsfuncties van het vertrouwde Motion-iX platform te integreren met de eenvoud van een PLC in een compact en economisch pakket.

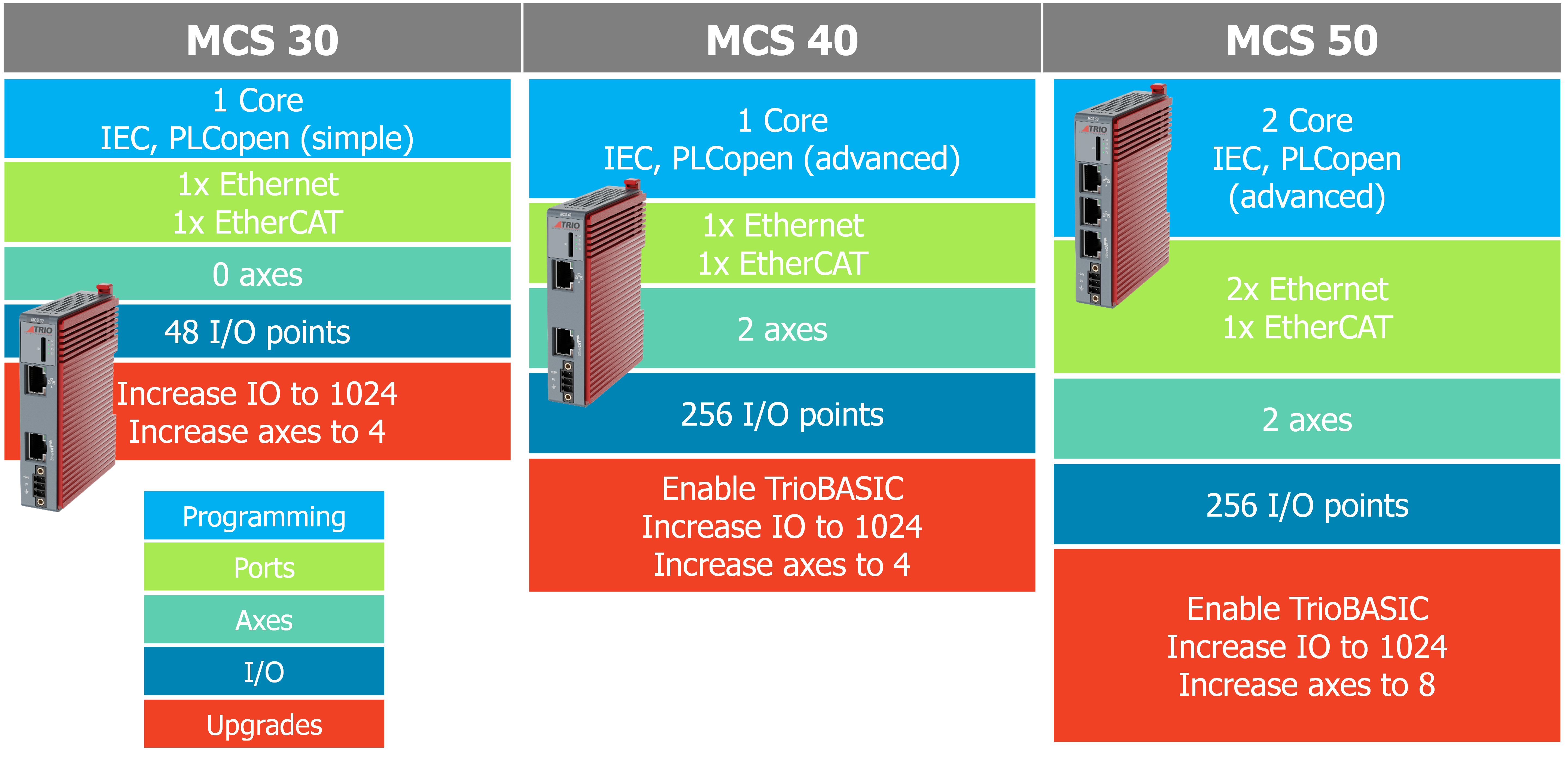

Voornaamste verschillen tussen de drie uitvoeringen MCS30, MCS40 en MCS50 Motion PLC’s zijn terug te vinden in aantal standaard beschikbare EtherCAT assen, aantal IO en de mogelijke uitbreiding daarvan via Feature Enable Codes (FEC).
Alle Motion PLC’s kunnen standaard geprogrammeerd worden volgens de IEC61131-3 standaard (LD, ST, FBD, SFC). Voor de MCS40 en MCS50 controllers is de Motion-iX programering beschikbaar via FEC.

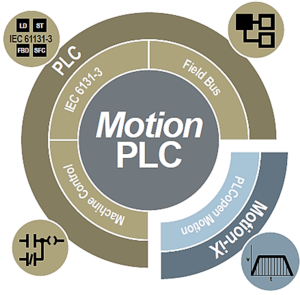

Deze nieuwste reeks controllers van Trio bouwt voort op een succesvolle ervaring in motion control en integreert PLC-functionaliteit om Trio's Motion-iX platform samen met PLC-programmeertalen in één Motion-PLC aan te bieden.
Dankzij een multitasking-besturingssysteem kunnen deze twee applicaties naast elkaar draaien, waardoor bewegingsbesturing en logische besturing in één apparaat kunnen worden uitgevoerd
MCS 30 - Flexibele machinebesturing P619
MCS 30 is een flexibele machinebesturing tot maximaal 4 assen (optioneel via FEC) die tijd en kosten bespaart, voor het ontwikkelen van eenvoudige machines. Engineers met een achtergrond in PLC-programmering zijn direct vertrouwd met de IEC 61131-3-programmering en PLC-open applicatiebibliotheek.

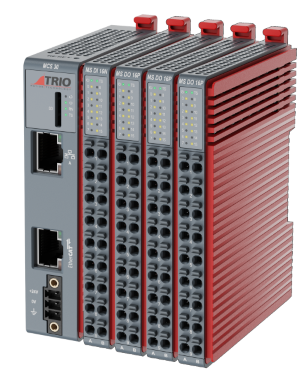

Maximale flexibiliteit met het MS I/O-systeem dat tot 16 modules ondersteunt, direct op de MCS30 Motion PLC. De modules kunnen elke combinatie zijn van digitale ingangen, digitale uitgangen, analoge ingangen of analoge uitgangen.
Samengevat:
• Nieuwe besturingsklasse voor machineoplossingen die wiskundige rekenkracht en logische besturing combineert in een compact ontwerp
• EtherCAT-assen optioneel (0 tot 4 via FEC)
• Ethernetpoort ondersteunt applicatieprogrammering, evenals
HMI- en PLC-protocollen, waaronder Modbus TCP, PROFINET IO
en Ethernet/IP
• Compatibel met MS I/O-uitbreiding
• Besturingen en MS I/O-uitbreiding tegen kosteneffectieve prijzen
MCS 40 | MCS 50 - Flexibele machinebesturing P620 | P625

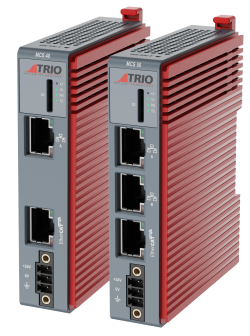

De MCS 40 en de krachtigere MCS 50 zijn "flexibele machinebesturingen" die snelle machineontwikkeling combineren met bewegingsbesturingsprestaties tot wel 8 assen.

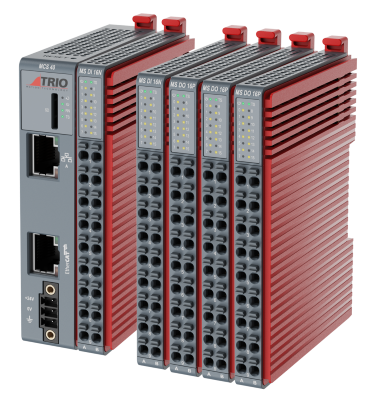

Met lokale I/O-uitbreiding via een modulaire interface en Trio's MS I/O-systeem, uitbreiding op afstand via EtherCAT en Ethernet-communicatie voor zowel programmering als fabrieksnetwerken, bieden ze een flexibele oplossing voor eenvoudige machines.
Het MS I/O-systeem ondersteunt tot 16 modules. De modules kunnen elke combinatie zijn van digitale ingangen, digitale uitgangen, analoge ingangen of analoge uitgangen.
Samengevat:
• Nieuwe klasse controllers voor machineoplossingen die wiskundige rekenkracht en logische besturing combineert in een compact ontwerp
• '40'-serie: EtherCAT-assen uitbreiding van 2 tot 4 assen via FEC
• '50'-serie: EtherCAT-assen uitbreiding van 2 tot 8 assen via FEC
• Ethernetpoort(en) ondersteunen applicatieprogrammering en HMI- en PLC-protocollen, waaronder Modbus TCP, PROFINET IO en Ethernet/IP
• Alle controllers zijn compatibel met MS I/O-uitbreiding
• Controllers en MS I/O-uitbreiding tegen een aantrekkelijke prijs
Het MCS I/O-systeem

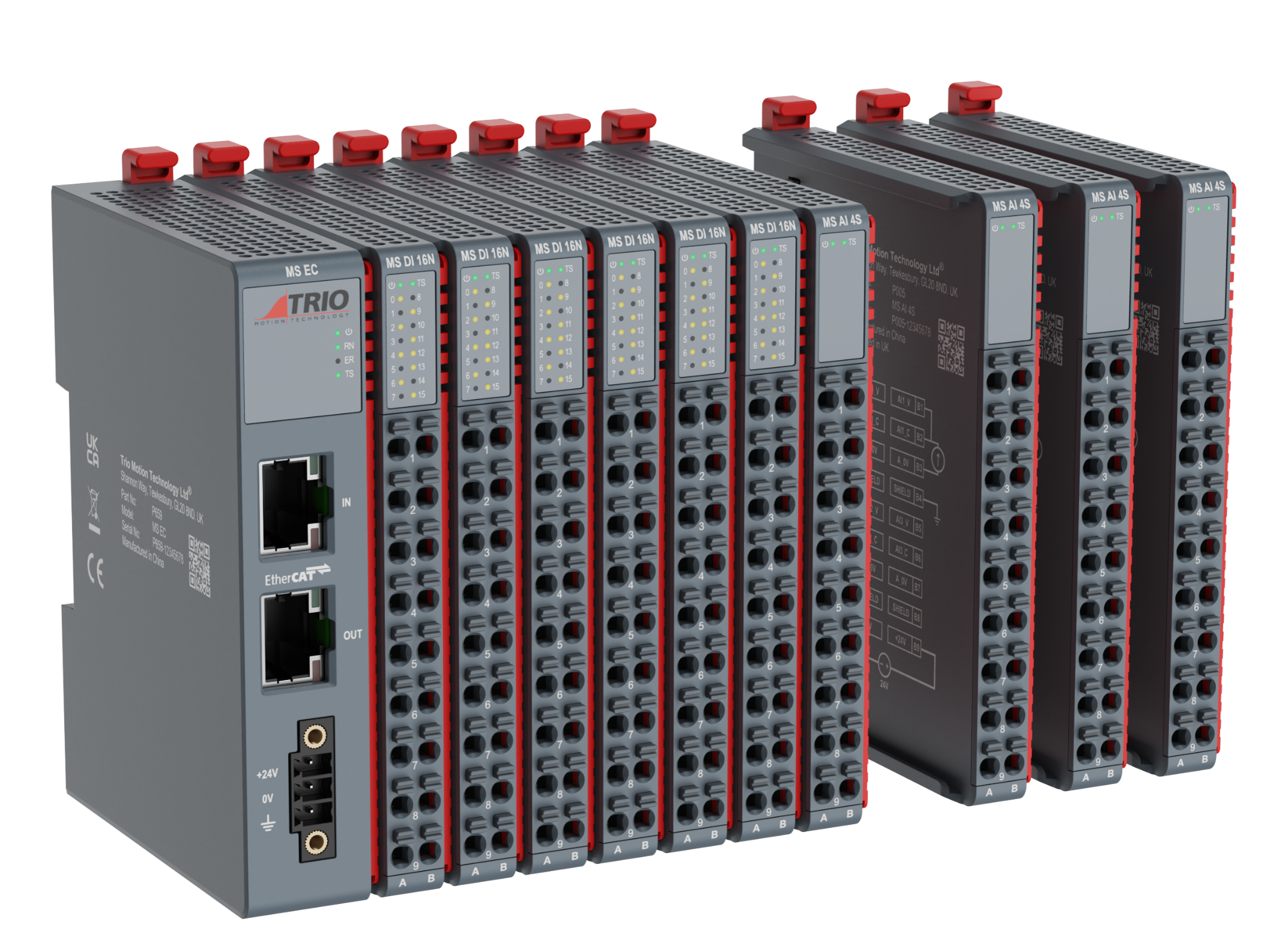

Het MCS I/O-systeem (Motion PLC I/O-uitbreiding) biedt een compact, robuust en krachtig I/O-uitbreidingssysteem. De 'Slice-interface' maakt directe verbinding mogelijk met de Motion PLC-serie controllers of met een EtherCAT-koppeling, waardoor een flexibele I/O-oplossing ontstaat.
Het MS I/O-systeem kan worden aangepast aan de I/O-behoeften van de machine met elke gewenste combinatie van digitale ingangen, digitale uitgangen, analoge ingangen of analoge uitgangen. Dankzij de montage en verwijdering aan de voorzijde kunnen modules eenvoudig worden geplaatst of vervangen.
Dankzij de veerklemmen kunnen draden eenvoudig worden aangesloten en verwijderd met een druk op de knop, waardoor bedrading snel en gemakkelijk verloopt.
Zowel de slice-interface als EtherCAT zijn gesynchroniseerd met het Motion-iX platform, waardoor een deterministisch gedrag wordt gegarandeerd voor alle apparaten die worden gebruikt in bewegings- en machine-toepassingen.
Samengevat:
• Het MS I/O-systeem biedt een compact, robuust en krachtig I/O-uitbreidingssysteem
• Hoge prestaties, flexibele topologie
• Lokale uitbreiding tot 16 modules
• In- en uitpluggen aan de voorzijde
• Elke combinatie van digitale en analoge modules mogelijk
Motion Perfect, IEC61131, PLCopen

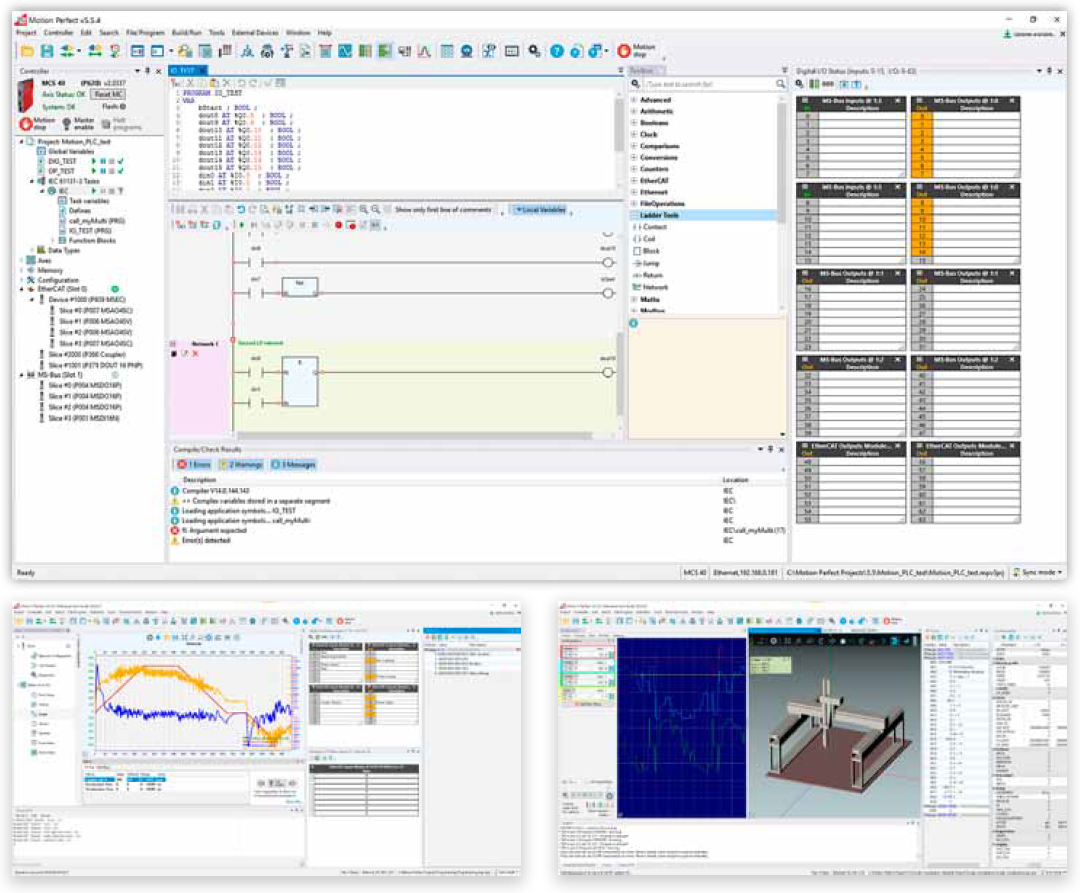

Motion Perfect biedt de gebruiker een gebruiksvriendelijke interface voor snelle applicatieontwikkeling, configuratie van controllers en aandrijvingen, en bewaking van functies.
Het inbedrijfstellen van de Motionsystemen is eenvoudig dankzij een reeks configuratieschermen die in één oogopslag toegang bieden tot statusinformatie en diagnostiek. Alle motorassen kunnen in realtime worden gedetecteerd, ingesteld, bewaakt en aangestuurd via de gebruiksvriendelijke dialoogvensters.
Motion Perfect biedt toegang tot IEC 61131 en PLC-open. Geavanceerde visualisatie, inclusief een 3D-oscilloscoop, en IP-bescherming van uw projecten zijn eveneens inbegrepen in Motion Perfect.
Motion Perfect is GRATIS te downloaden en te gebruiken.

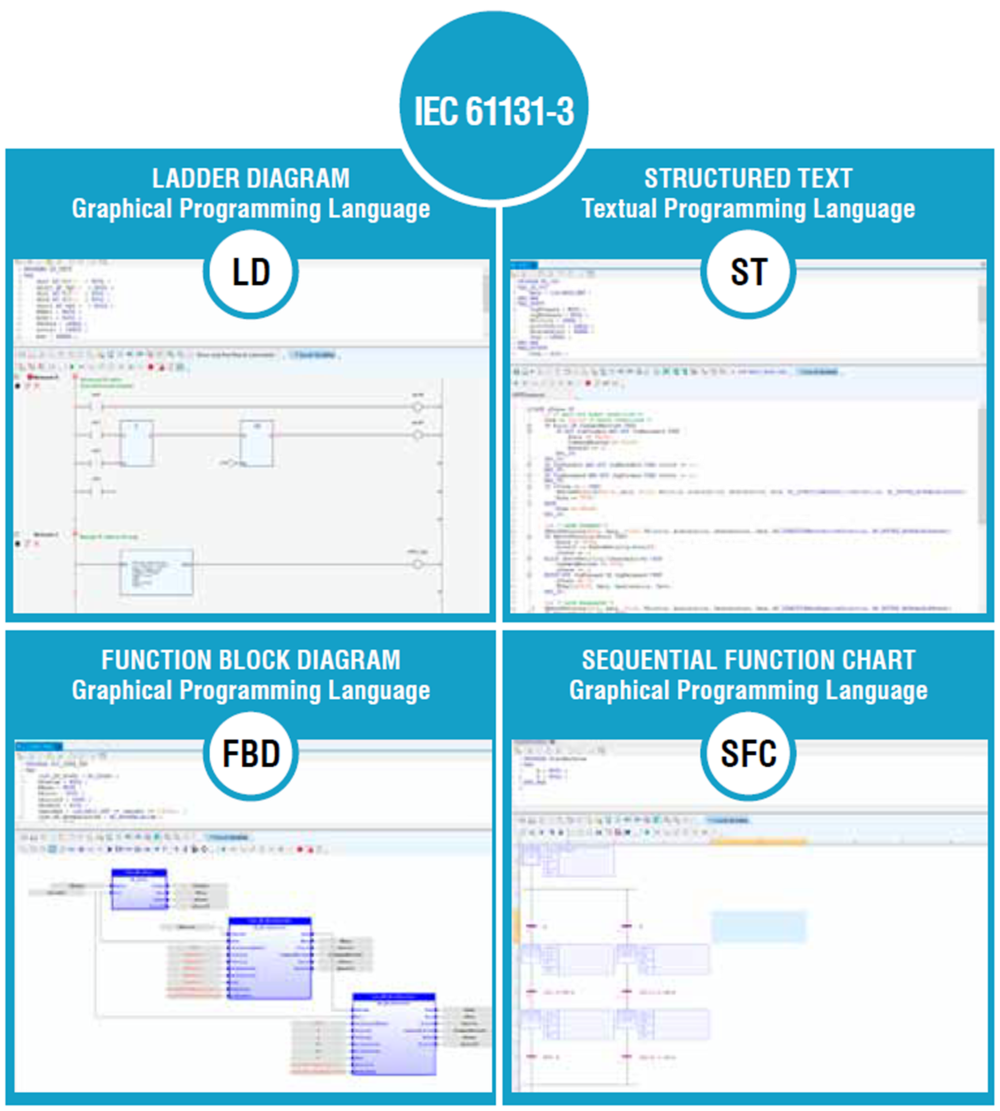

IEC 61131-3
Een gestandaardiseerd, uniform pakket programmeertalen voor industriële automatisering.
PLCopen
Biedt standaard applicatiebibliotheken voor eenvoudige machines.
Compatibel met alle IEC 61131-3 talen (ST, LD, FBD, SFC).
ATB Automation levert motion controllers van Trio Motion Technology en Stöber. Een Trio motion controller kan ook eenvoudig worden uitgebreid met diverse I/O en bedieningspanelen, zodat de controller ook als stand-alone machinebesturing kan functioneren.
